ELEMENTOS BÁSICOS DE ELECTRONICA











      ELEMENTOS BÁSICOS ELÉCTRICOS


                               CONDENSADOR





El condensador es uno de los componentes mas utilizados en los circuitos eléctricos.

Un condensador es un componente pasivo que presenta la cualidad de almacenar energía eléctrica. Esta formado por dos laminas de material conductor (metal) que se encuentran separados por un material dieléctrico (material aislante). En un condensador simple, cualquiera sea su aspecto exterior, dispondrá de dos terminales, los cuales a su vez están conectados a las dos laminas conductoras.

Condensador no polarizado Condensador variable






                                              REÓSTATOS




Son resistencias bobinadas variables dispuestas de tal forma que pueda variar el valor de la resistencia del circuito en que esta instalada, como ya sabemos, son capaces de aguantar mas corriente. . A las resistencias variables se le llaman reóstatos o potenciómetros, con un brazo de contacto deslizante y ajustable, suelen utilizarse para controlar el volumen de radios y televisiones.

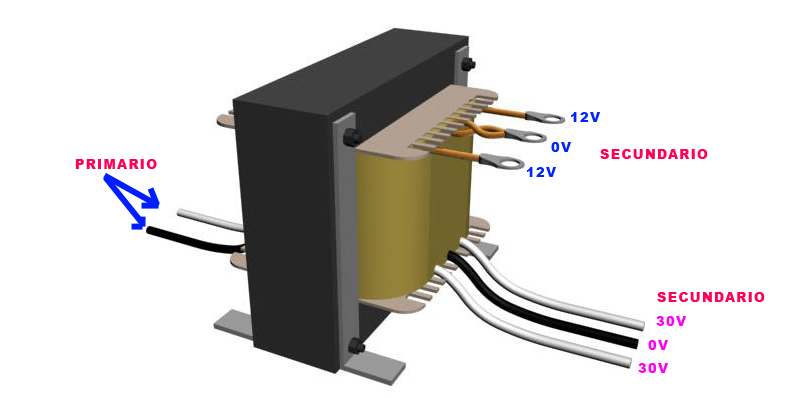

                           TRANSFORMADOR





Dispositivo eléctrico que consta de una bobina de cable situada junto a una o varias bobinas más, y que se utiliza para unir dos o más circuitos de corriente alterna (CA) aprovechando el efecto de inducción entre las bobinas. La bobina conectada a la fuente de energía se llama bobina primaria. Las demás bobinas reciben el nombre de bobinas secundarias. Un transformador cuyo voltaje secundario sea superior al primario se llama transformador elevador. Si el voltaje secundario es inferior al primario este dispositivo recibe el nombre de transformador reductor. El producto de intensidad de corriente por voltaje es constante en cada juego de bobinas, de forma que en un transformador elevador el aumento de voltaje de la bobina secundaria viene acompañado por la correspondiente disminución de corriente. La cantidad de terminales varía según cuantos bobinados y tomas tenga. Como mínimo son tres para los auto- transformadores y cuatro en adelante para los transformadores. No tienen polaridad aunque si orientación magnética de los bobinados.






                                   DIODO





Componente electrónico que permite el paso de la corriente en un solo sentido. Los primeros dispositivos de este tipo fueron los diodos de tubo de vacío, que consistían en un receptáculo de vidrio o de acero al vacío que contenía dos electrodos: un cátodo y un ánodo. Ya que los electrones pueden fluir en un solo sentido, desde el cátodo hacia el ánodo, el diodo de tubo de vacío se podía utilizar en la rectificación. Los diodos más empleados en los circuitos electrónicos actuales son los diodos fabricados con material semiconductor. El más sencillo, el diodo con punto de contacto de germanio, se creó en los primeros días de la radio, cuando la señal radiofónica se detectaba mediante un cristal de germanio y un cable fino terminado en punta y apoyado sobre él. En los diodos de germanio (o de silicio) modernos, el cable y una minúscula placa de cristal van montados dentro de un pequeño tubo de vidrio y conectados a dos cables que se sueldan a los extremos del tubo.





                                   BOBINA



Las bobinas (también llamadas inductores) consisten en un hilo conductor enrollado. Al pasar una corriente a través de la bobina, alrededor de la misma se crea un campo magnético que tiende a oponerse a los cambios bruscos de la intensidad de la corriente. Al igual que un condensador, una bobina puede utilizarse para diferenciar entre señales rápida y lentamente cambiantes (altas y bajas frecuencias). Al utilizar una bobina conjuntamente con un condensador, la tensión de la bobina alcanza un valor máximo a una frecuencia específica que depende de la capacitancia y de la inductancia. Este principio se emplea en los receptores de radio al seleccionar una frecuencia específica mediante un condensador variable.







                   PILA (Acumulador, Batería)




Dispositivo que convierte la energía química en eléctrica. Todas las pilas consisten en un electrolito (que puede ser líquido, sólido o en pasta), un electrodo positivo y un electrodo negativo. El electrolito es un conductor iónico; uno de los electrodos produce electrones y el otro electrodo los recibe. Al conectar los electrodos al circuito que hay que alimentar, se produce una corriente eléctrica.

Las pilas en las que el producto químico no puede volver a su forma original una vez que la energía química se ha transformado en energía eléctrica (es decir, cuando las pilas se han descargado), se llaman pilas primarias o voltaicas. Las pilas secundarias o acumuladores son aquellas pilas reversibles en las que el producto químico que al reaccionar en los electrodos produce energía eléctrica, puede ser reconstituido pasando una corriente eléctrica a través de él en sentido opuesto a la operación normal de la pila.




                                   FUSIBLE






Dispositivo de seguridad utilizado para proteger un circuito eléctrico de un exceso de corriente. Su componente esencial es, habitualmente, un hilo o una banda de metal que se derrite a una determinada temperatura. El fusible está diseñado para que la banda de metal pueda colocarse fácilmente en el circuito eléctrico. Si la corriente del circuito excede un valor predeterminado, el metal fusible se derrite y se rompe o abre el circuito. Los dispositivos utilizados para detonar explosivos también se llaman fusibles.

Un fusible cilíndrico está formado por una banda de metal fusible encerrada en un cilindro de cerámica o de fibra. Unos bornes de metal ajustados a los extremos del fusible hacen contacto con la banda de metal. Este tipo de fusible se coloca en un circuito eléctrico de modo que la corriente fluya a través de la banda metálica para que el circuito se complete. Si se da un exceso de corriente en el circuito, la conexión de metal se calienta hasta su punto de fusión y se rompe. Esto abre el circuito, detiene el paso de la corriente y, de ese modo, protege al circuito.





                                    RELÉ



Conmutador eléctrico especializado que permite controlar un dispositivo de gran potencia mediante un dispositivo de potencia mucho menor. Un relé está formado por un electroimán y unos contactos conmutadores mecánicos que son impulsados por el electroimán. Éste requiere una corriente de sólo unos cientos de miliamperios generada por una tensión de sólo unos voltios, mientras que los contactos pueden estar sometidos a una tensión de cientos de voltios y soportar el paso de decenas de amperios. Por tanto, el conmutador permite que una corriente y tensión pequeñas controlen una corriente y tensión mayores. Técnicamente un relé es un aparato electromecánico capaz de accionar uno o varios interruptores cuando es excitado por una corriente eléctrica.






                            TRANSISTORES




Los transistores se componen de semiconductores. Se trata de materiales, como el silicio o el germanio, dopados (es decir, se les han incrustado pequeñas cantidades de materias extrañas), de manera que se produce un exceso o una carencia de electrones libres. En el primer caso, se dice que el semiconductor es del tipo n, y en el segundo, que es del tipo p. Combinando materiales del tipo n y del tipo p se puede producir un diodo. Cuando éste se conecta a una batería de manera tal que el material tipo p es positivo y el material tipo n es negativo, los electrones son repelidos desde el terminal negativo de la batería y pasan, sin ningún obstáculo, a la región p, que carece de electrones. Con la batería invertida, los electrones que llegan al material p pueden pasar sólo con muchas dificultades hacia el material n, que ya está lleno de electrones libres, en cuyo caso la corriente es prácticamente cero.






                    CIRCUITOS INTEGRADOS





La mayoría de los circuitos integrados son pequeños trozos, o chips, de silicio, de entre 2 y 4 mm2, sobre los que se fabrican los transistores. La fotolitografía permite al diseñador crear centenares de miles de transistores en un solo chip situando de forma adecuada las numerosas regiones tipo n y p. Durante la fabricación, estas regiones son interconectadas mediante conductores minúsculos, a fin de producir circuitos especializados complejos. Estos circuitos integrados son llamados monolíticos por estar fabricados sobre un único cristal de silicio. Los chips requieren mucho menos espacio y potencia, y su fabricación es más barata que la de un circuito equivalente compuesto por transistores individuales.







                              CONCLUSIÓN


Los componentes electrónicos han venido evolucionando a través del tiempo que cada día, mas pequeños y complejos son los circuitos eléctricos, esto se debe a que los componentes son elaborados con la finalidad de realizar diversas tareas dentro del circuito en el caso de los circuitos integrados su desarrollo ha revolucionado los campos de las comunicaciones, la gestión de la información y la informática. Los circuitos integrados han permitido reducir el tamaño de los dispositivos con el consiguiente descenso de los costes de fabricación y de mantenimiento de los sistemas. Al mismo tiempo, ofrecen mayor velocidad y fiabilidad. Los relojes digitales, las computadoras portátiles y los juegos electrónicos son sistemas basados en microprocesadores. Otro avance importante es la digitalización de las señales de sonido, proceso en el cual la frecuencia y la amplitud de una señal de sonido se codifica digitalmente mediante técnicas de muestreo adecuadas, es decir, técnicas para medir la amplitud de la señal a intervalos muy cortos. La música grabada de forma digital, como la de los discos compactos, se caracteriza por una fidelidad que no era posible alcanzar con los métodos de grabación directa. De igual manera pasa con los transistores, ha reemplazado casi completamente al tubo de vacío en la mayoría de sus aplicaciones. Al incorporar un conjunto de materiales semiconductores y contactos eléctricos, el transistor permite las mismas funciones que el tubo de vacío, pero con un coste, peso y potencia más bajos, y una mayor fiabilidad.




LA LEY DE OHM

             LA LEY DE OHM


Una de las leyes mas importante de la electrónica es la ley de Ohm. El conocimiento por parte del alumno de esta ley es imprescindible y su aplicación no debe presentar ningún tipo de duda. Dudar en la aplicación de la ley de Ohm implica que todo el conocimiento que posteriormente se adquiera estará viciado de nulidad. Por eso le pedimos que preste la mayor atención y practique con la ley de Ohm hasta que no tenga la menor duda. En la próxima lección vamos a insistir sobre el tema pero utilizando una herramienta invalorable para ello; el laboratorio virtual Live Wire. Pero primero debemos captar el concepto a la antigua es decir utilizando solo nuestra capacidad de raciocinio.
La ley de Ohm es muy lógica e intuitiva y el alumno seguramente la va a entender con total facilidad. En la figura 1 se puede observar lo que en electrónica se llama un circuito.
Fig. 1 Circuito de una pila cargada con un resistor
Fig. 1 Circuito de una pila cargada con un resistor
Evidentemente se trata de un dibujo esquematizado de la realidad. En lugar de dibujar una pila real, un resistor real y los cables que conectan a esos componentes se los reemplaza por un esquema fácil de dibujar. A la derecha se puede observar el símbolo de un resistor y a la izquierda el de una pila unido por líneas que representan a los cables del circuito o a las pistas del circuito impreso de cobre. Inclusive siempre se dibuja la pila de modo que la raya mas larga sea el terminal positivo de la misma.
En este circuito están claramente determinados dos parámetros mas importantes. La tensión de la pila y la resistencia del resistor conectado sobre ella y que por supuesto tiene aplicada la misma tensión que tiene la pila. Ignoramos la corriente que circula por el circuito. La ley de Ohm nos permite calcularla mediante una ecuación.
Ohm dice que I = E / R y esta formula es totalmente lógica porque a medida que la resistencia R aumenta se reduce la corriente circulante I y viceversa. También nos indica que a medida que aumentamos la tensión E aumentará la corriente y viceversa.
Calculemos la corriente circulante en nuestro sencillo circuito:
I = 1,5V / 1 Kohm o I = 1,5V / 1.000 Ohms = 0,0015 A = 1,5 mA
La ley de Ohm no solo sirve para calcular la corriente por el circuito. Podría ocurrir que en realidad conozcamos la tensión de la pila y queremos que circule una determinada corriente por el circuito (por ejemplo 2 mA) quedando como incógnita el valor del resistor. Realizando una transposición de términos podemos decir que:
R = E / I
y reemplazando
R = 1,5V / 2 mA => R = 0,75 Koms = 750 Ohms
Por último podría ocurrir que conozcamos el valor de R y de I y necesitemos calcular el valor de la tensión de la pila. Por ejemplo si R = 2K y I = 2 mA se puede calcular que:
E = R x I
y reemplazando
E = 2K x 2 mA = 2000 x 0,002 = 4 V

VÍDEOS EXPLICATIVOS:





LA TENSIÓN ELÉCTRICA

     LA TENSIÓN ELÉCTRICA




Se dice que una fuente tiene una diferencia de potencial o tensión de 1 Voltio cuando al conectarle un resistor de 1 Ohms circula 1 A de corriente eléctrica por el. La tensión de una fuente se individualiza por la letra E y su unidad el Voltio por la letra V. Las siguientes igualdades nos indican los múltiplos y submúltiplos mas utilizados:
microvolt 1.000.000 uV = 1 V
milivolt 1.000 mV = 1 V
Kilovolt 1 KV = 1.000 V
En realidad la tensión de una fuente y la diferencia de potencial no obedecen al mismo concepto. Entre ambas características existe una pequeña diferencia que pasamos a explicar.

Toda fuente de electricidad posee una resistencia interna asociada que no puede ser evitada. Tomemos por ejemplo una pila del tipo A (las mas grandes usadas en linternas). Si medimos la tensión que entrega una pila nueva sin colocarle ningún resistor de carga, mediremos una tensión de exactamente 1,52V (la tensión depende de los materiales usados para su construcción, las pilas mas comunes utilizan grafito y zinc como electrodos y son las que dan exactamente esa tensión). Pero el grafito y el resto de los materiales que forman parte de la pila tienen cierta resistencia que debe ser considerada. En cambio si colocamos un resistor de carga de 1 Ohms la tensión de la pila se reduce a 1,3 V aproximadamente. Esto significa que esa pila tiene una resistencia interna que vamos a aprender a calcular posteriormente.

Por ahora podemos decir que la diferencia de potencial de la pila (o la tensión sin carga que es lo mismo) es de 1,52V y que la tensión cargada depende de la carga conectada, pero para una carga de 1 Ohm es de 1,3V.
Los generadores electromecánicos (dínamos) también poseen una diferencia de potencial y una tensión de trabajo con carga. En este caso la resistencia interna de la fuente está formada por la resistencia de los bobinados del dispositivo.
